双金属式蒸汽疏水阀零部件说明

2021-04-21 关注次数：

双金属式蒸汽疏水阀利用蒸汽和冷凝液之间的温差使温度控制元件（双金属片）变形或膨胀，并驱动阀芯打开和关闭阀以关闭和排放气体。疏水阀适用于阀前可存储0.5-1 m液体，广泛安装在各种中，低压蒸汽传输管网，家庭供暖，小工艺伴热等情况下的工作条件，压力范围≤4.0 MPa 。排放范围≤1.5t/ h，是中压蒸汽传输管网或过程伴热的选择。

双金属式蒸汽疏水阀零部件说明

	序号	名称	材料
1	排污螺塞	铸钢
2	排污螺塞垫圈	不锈钢
3	过滤网	不锈钢
4	阀体	铸钢
5	阀座	不锈钢
6	阀盖垫圈	石墨
7	阀盖	铸钢
8	阀盖螺栓	碳钢
9	阀芯	合金钢
10	金属片元件	合金钢
11	导向杆	不锈钢
12	阀杆	合金钢
13	铭牌	不锈钢
14	铆钉	不锈钢
15	螺母	不锈钢
16	垫圈	不锈钢
17	挡板	不锈钢

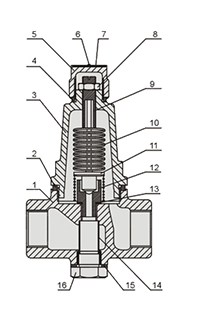

序号	名称	材料
1	阀体	碳钢
2	阀盖垫圈	聚四氟乙烯
3	阀盖	铸钢
4	阀帽垫圈	聚四氟乙烯
5	阀帽	铸钢
6	铆钉	不锈钢
7	铭牌	不锈钢
8	螺母	不锈钢
9	调节螺栓	不锈钢
10	双金属元件	-
11	阀芯	不锈钢
12	阀座	合金钢
13	阀座垫圈	紫铜
14	过滤网	不锈钢
15	排污螺塞垫圈	碳钢
16	排污螺塞	碳钢

序号	名称	材料
1	阀体	铸钢
2	过滤网	不锈钢
3	阀芯	不锈钢
4	阀座	合金钢
5	阀盖垫圈	不锈钢
6	阀盖	铸钢
7	双金属元件	-
8	挡板	不锈钢
9	导向杆	不锈钢
10	螺母	不锈钢
11	铆钉	不锈钢
12	铭牌	不锈钢
13	弹簧垫圈	不锈钢
14	垫圈	不锈钢
15	内六角螺栓	碳钢
